大厦监控时间：2011-10-21
大厦监控、宾馆监控、酒店监控、写字楼监控方案
适用范围：大厦监控，宾馆监控，酒店监控，楼宇监控系统. 基本需求和建设目标1.基本需求：•楼内、楼外监控。楼内监控五条走廊，每条走廊长20米； 5个办公室，面积均60㎡，能控制摄像机和镜头；要24小时监控，夜间无照明，要求实现报警联动录像功能。•楼外16路，5个智能高速球，5路电动调焦摄像机（不控制转动），6路固定摄像机，不要求带红外灯，但要实现报警联动灯光功能。要求数字存储，矩阵电视墙切换显示。监视器数量8台14寸纯平
适用范围：大厦监控，宾馆监控，酒店监控，楼宇监控系统，视频监控监控工程
一. 基本需求和建设目标
1.基本需求：
• 楼内、楼外监控。
• 楼内监控五条走廊，每条走廊长20米； 5个办公室，面积均60㎡，能控制摄像机和镜头；要24小时监控，夜间无照明，要求实现报警联动录像功能。
• 楼外16路，5个智能高速球，5路电动调焦摄像机（不控制转动），6路固定摄像机，不要求带红外灯，但要实现报警联动灯光功能。
• 要求数字存储，矩阵电视墙切换显示。监视器数量8台14寸纯平。
• 全部摄像机每天连续录像12小时，资料保留15天
2.建设目标
• 在大楼内及周边重点区域安装全天候摄像机以全方位监控现场情况；
• 系统可实现报警联动录像功能。即在大楼内部，系统可设置某路摄像机与报警探测器联动，一旦触发报警，系统可启动关联的摄像机进行录像；在大楼外部，可设置将某路摄像机与灯光启动继电器联动，从而实现报警联动灯光启动功能。
• 系统具备较高的可扩展性，考虑技术的不断发展和今后可能出现的新的需求，可通过升级硬件和软件及时增加相应的功能。
二.方案设计
根据以上需求，结合我公司的经验，确定此方案。本系统共计安装26台摄像机，其中室内10台固定摄像机，室外16台摄像机。控制中心设计安装2台16路硬盘录像主机，用来显示、控制、存储图像资料用，选用2台16路硬盘录像主机可以冗余6路视频通道，为以后系统扩容奠定基础，有效的避免了二次投资。同时控制中心采用由矩阵控制器和8台14英寸纯平监视器所构成的电视墙，中心控制室值班人员还可以通过矩阵切换控制器在电视墙上显示任何一路图像，方便值班人员查看现场情况。要求标明室内型要实现报警联动录像功能，室外型要实现报警联动灯光功能，因此我们就要选用具有高兼容性的硬盘像机，将两套系统整合为一，对系统防区进行布防、撤防等。当前端防区有非法入侵时，报警信号传送到总控制台，可以显示报警防区、联动报警、闪灯、前端灯光、录像机等设备。实现联动录像和联动灯光功能。在此，我们采用由我公司自主研发的IDRS-6000S系列硬盘录像机。（具体功能请参照“设备选型”一章中的硬盘录像机）
具体摄像机安装位置和功能如下：
(1)走廊，长度大约为20米，夜间没有灯光，要求24小时监控。因此，就需要摄像机具有红外夜视功能而且红外灯的照射距离不能低于20米，在此环境下结合产品的性价比易采用比较美观的、具有夜视功能的固定型半球像机。
(2)办公室，面积大约60平方米，夜间没有灯光，要求能够对云台、镜头进行控制，同时要求24小时监控，根据要求，如采用带夜视的半球型摄像机，不能满足对摄像机的控制要求，如采用云台加一体化摄像机加红外灯的方案就要考虑红外灯和云台的外形是否适合此处使用，因此办公室我们设计安装嵌入式半球型云台和吸顶安装的红外灯，摄像机采用感应红外的一体化摄像机
(3)根据客户要求在围墙周边安装智能化高速球，围墙上安装红外对射探测器，一旦有人企图翻墙而入，红外对射报警系统就会报警，通过报警联动功能，打开照明灯，摄像机自动旋转到提前预设的位置，方便值班人员快速监看的位置。
(4)车库出入口等位置，根据监控要求的不同，选择定焦型和电动变焦镜头，定焦镜头摄像机监看固定范围内的场景，对于方向固定（摄像机不需要转动）的摄像机，要求看清楚前方的物体，就需要借助电动变焦镜头推近镜头的焦距看清楚物体。

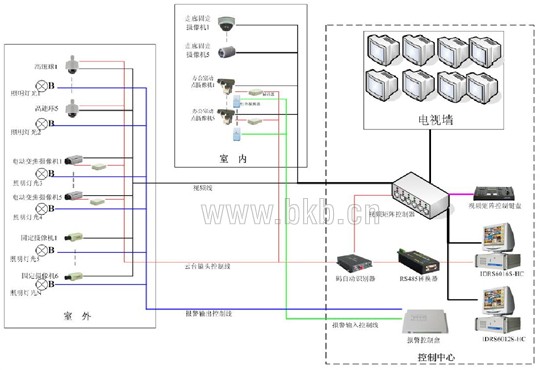

三.系统原理图
四.设备选型：
1.室内部份：
• 室内5条走廊，选用红外夜视半球型摄像机，其特点是集红外灯、摄像机功能于一体，隐蔽性好，采用吸顶安装方式（不用另配室内护罩及支架），安装简便，性价比优。BN-0315SIR
• 室内五个办公室，摄像机选用彩色转黑白一体化LCL-187摄像机，此款摄像机的特点是集成度高即电动变焦镜头和摄像机做成一体，且感应红外效果好，也就是说吸收红外光效果极佳，应用于此种环境较为合适，配以室内护罩，室内云台。红外灯选用室内吸顶嵌入式BN-X80型，此款红外灯采用的是嵌入式安装方式，所以隐蔽性好且美观，光照角度为180度，光照面积最大可达到80平米。
• 由于室内除要监看功能外，还要有报警联动录像功能，所以需要选配10个智能型挂壁式双鉴探测器，根据监控范围选用DT-725A/DT-7225智能型挂壁式双鉴探测器，其探测范围在7.6米 x 9米。配以报警盒，以便配合主控设备达到报警联动录像功能。
2.室外部份：
• 根据客户要求，其中有5个点位要求配高速球设备，选用6寸室外BN-5606LH3型高速球，其特点是整体感强，集成度高，美观且隐蔽，内置18倍的光学变焦镜头，最多可设置128个预置位。
• 室外另外五路要求配以电动调焦摄像机，不需要控制转动，但是如果镜头要进行调焦的话，焦距一旦改变，焦点也随之改变，如果配电动调焦镜头采用固定安装的话，意义不大，所以建议采用室外云台控制，以便及时调整焦距和焦点。选用彩色枪式BN-131HA型摄像机，此款摄像机属彩色高线摄像机，成像效果颇佳。
• 另外6路，要求固定安装。选用彩色枪式BN-131HA型摄像机，配以自动光圈手动调焦镜头，以便根据现场情况自动调节光通量及最佳监看视角达到其最佳监看效果。
• 由于室外无有夜间无有照明，要求报警联动灯光功能，所以要配以报警盒，红外对射，继电器及日光灯。但由于没有具体的监控范围所无法做出准确的设备选型。
3.主控部份：
要求进行数字存储，矩阵电视墙切换，8台14寸纯平监视器。根据以上要求，由于此项目的监控路数一共为26路，所以选用一台12路数字硬盘录像机和一台16路数字硬盘录像机（注：数字硬盘录像机只有4路，8路，12路，16路，24路）。矩阵选用28入8出IDRS28-8V-II型矩阵，由于两个主控设备，所以要配视频分配器。
五.产品简介（略）
六. 器材报价清单：
|
